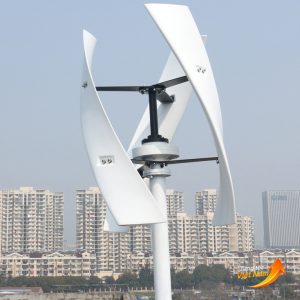

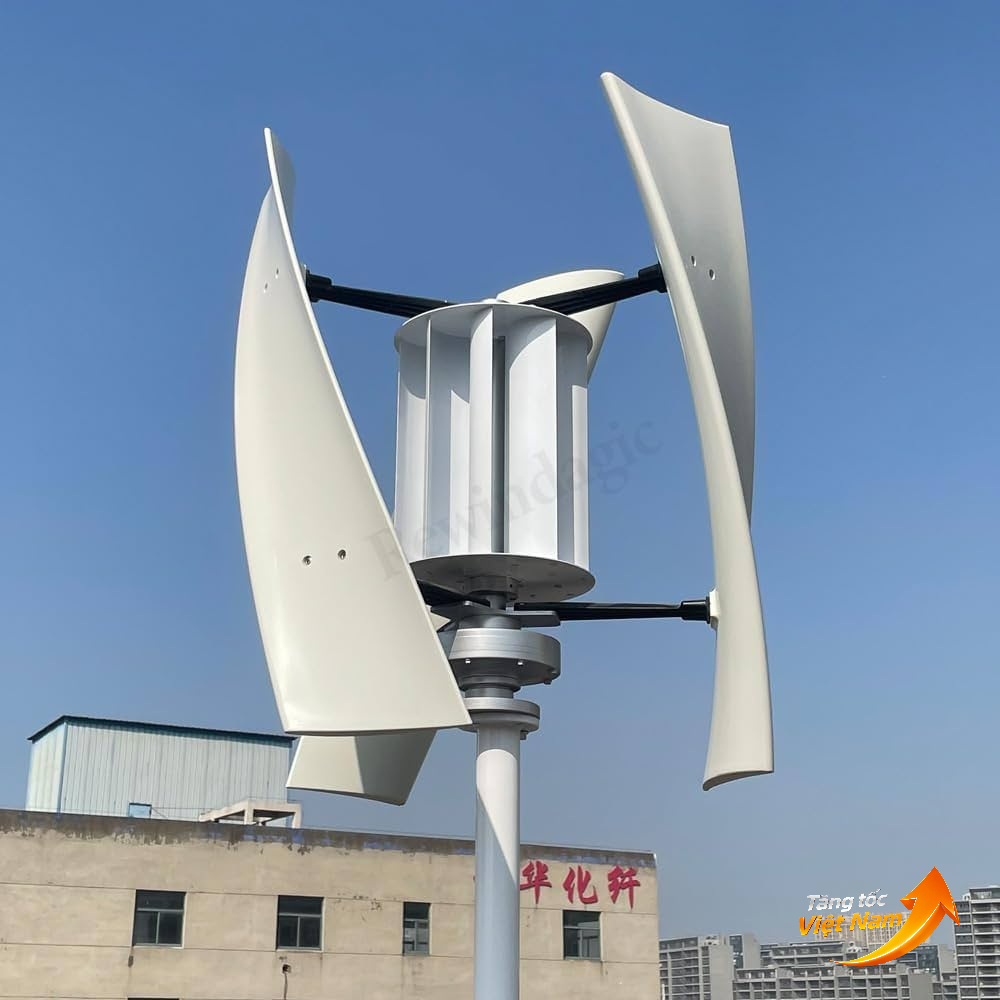

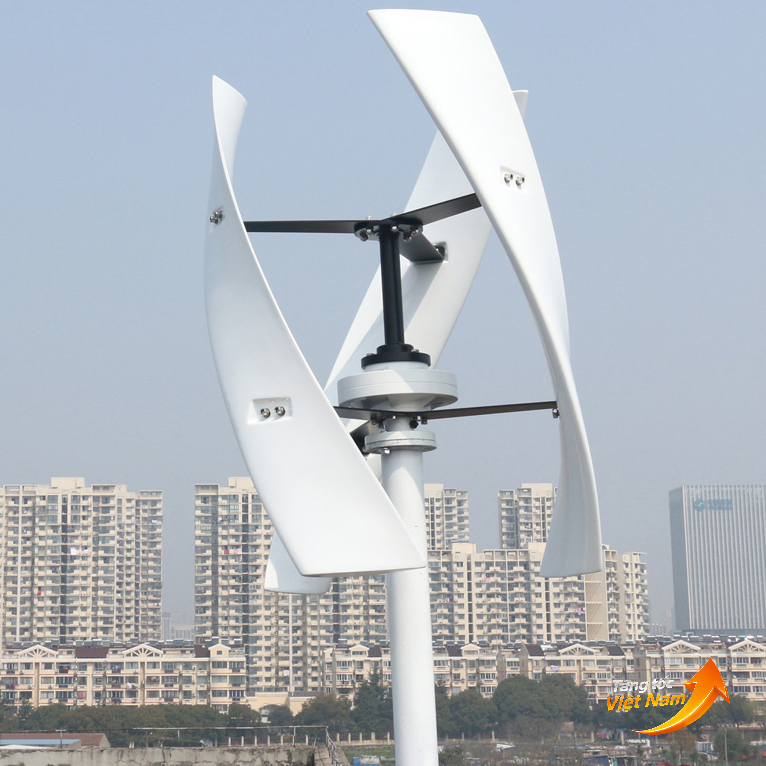

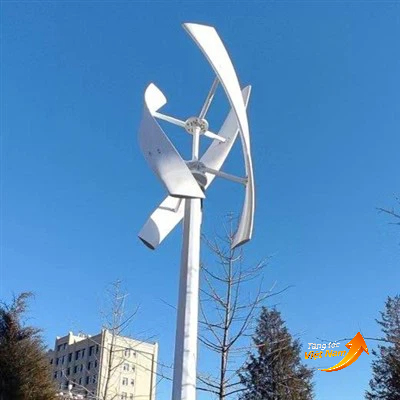

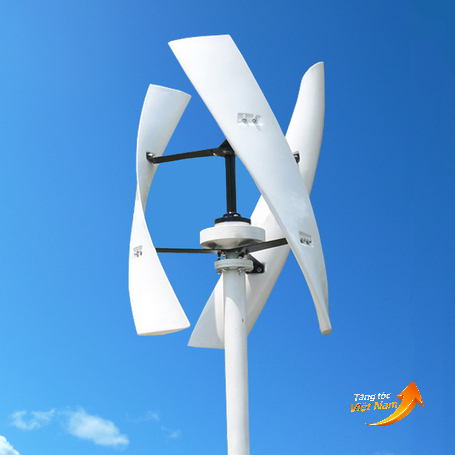

TUABIN GIÓ TRỤC ĐỨNG 3 CÁNH CHÉO CHỮ X

Tuabin gió trục đứng 3 cánh chéo chữ X là cấu hình rotor có trục quay theo phương đứng, với các cánh được bố trí nghiêng và xoắn quanh trục, tạo hình học dạng chữ X khi quan sát tổng thể. Thiết kế trong hình hướng tới khả năng đón gió từ nhiều hướng, đồng thời tạo hình dáng gọn, hiện đại và có thể tích hợp vào các công trình, khu đô thị hoặc không gian cảnh quan.

Khi gió tác động lên bề mặt cánh, lực khí động làm rotor quay quanh trục đứng. Chuyển động quay được truyền tới máy phát để tạo điện, sau đó điện năng được đưa qua bộ điều khiển, biến tần và hệ thống lưu trữ hoặc phụ tải.

1. Điều kiện lắp đặt phù hợp

• Có nguồn gió thường xuyên và tương đối ổn định, cần khảo sát tốc độ gió thực tế trước khi lựa chọn công suất.
• Phù hợp với khu vực có gió đa hướng, nơi hướng gió thay đổi thường xuyên.
• Kết cấu móng và cột phải đủ khả năng chịu tải trọng, rung động và lực gió cực đại.
• Cần có khoảng không để rotor quay an toàn, không bị vướng cây xanh, công trình hoặc các vật thể xung quanh.
• Với hệ thống công suất lớn, nên thực hiện đo gió và phân tích dữ liệu theo mùa trước khi đầu tư.
• Hệ thống điện cần được thiết kế đồng bộ: máy phát → bộ điều khiển → pin lưu trữ/biến tần → hộ tiêu thụ hoặc hòa lưới.

2. Vùng lắp đặt phù hợp

🌊 Ven biển, vùng đồng bằng thoáng

Có thể tận dụng nguồn gió tự nhiên, đặc biệt tại những vị trí ít vật cản.

🏭 Nhà máy, trang trại, khu sản xuất

Phù hợp với mô hình điện gió tại chỗ, trong đó điện tạo ra được ưu tiên phục vụ phụ tải trực tiếp.

🏨 Resort, khách sạn, khu du lịch

Hình dáng rotor chữ X tạo giá trị kiến trúc, có thể kết hợp với hệ thống chiếu sáng để trở thành điểm nhấn cảnh quan.

🏙️ Khu đô thị và công trình kiến trúc

Có thể nghiên cứu ứng dụng ở những nơi có không gian hạn chế và gió thay đổi nhiều hướng. Tuy nhiên, không nên mặc định rằng môi trường đô thị sẽ cho sản lượng cao vì nhiễu loạn gió giữa các tòa nhà có thể rất lớn.

🌳 Công viên, quảng trường, khu sinh thái

Phù hợp với ý tưởng kết hợp năng lượng tái tạo + nghệ thuật + cảnh quan.

3. Vị trí lắp đặt lý tưởng

Vị trí tốt nhất là nơi:

Gió tương đối ổn định + ít vật cản + dòng khí ít nhiễu loạn + thuận tiện bảo trì.

Đặc biệt, nên tránh đặt rotor ngay phía sau các tòa nhà, bức tường hoặc công trình lớn theo hướng gió chủ đạo. Mặc dù tuabin trục đứng có thể tiếp nhận gió từ nhiều hướng, gió đa hướng không đồng nghĩa với gió nhiễu loạn là có lợi.

Nếu lắp trên mái công trình, cần kiểm tra riêng độ rung, khả năng chịu tải của kết cấu và cộng hưởng, thay vì chỉ quan tâm đến tốc độ gió.

Ưu điểm của thiết kế 3 cánh chéo chữ X

1. Đón gió đa hướng

Không cần liên tục xoay toàn bộ rotor theo hướng gió như nhiều cấu hình tuabin trục ngang, phù hợp với nơi hướng gió thay đổi.

2. Thiết kế gọn và có tính thẩm mỹ

Ba cánh bố trí chéo tạo hình chữ X, khác biệt với rotor điện gió truyền thống. Có thể phát triển thành một sản phẩm vừa tạo điện vừa đóng vai trò kiến trúc cảnh quan.

3. Có thể phù hợp với không gian phân tán

Cấu hình trục đứng có thể được nghiên cứu cho các hệ thống điện gió nhỏ và vừa đặt tại công trình, khu nghỉ dưỡng, trang trại hoặc các điểm phụ tải riêng biệt.

4. Khai thác gió từ nhiều hướng

Đây là một lợi thế đáng chú ý khi vị trí có hướng gió thay đổi theo thời gian.

5. Có thể tích hợp hệ thống lưu trữ

Tuabin có thể kết hợp với pin lưu trữ và biến tần để tạo thành hệ thống điện độc lập hoặc hệ thống bổ trợ cho nguồn điện khác.

Nhược điểm khi khai thác thực tế

1. Sản lượng điện phụ thuộc mạnh vào nguồn gió

Công suất ghi trên tuabin, ví dụ 10 kW, là công suất danh định trong điều kiện thiết kế chứ không có nghĩa tuabin luôn tạo ra 10 kW. Sản lượng thực tế phải dựa trên đường cong công suất và phân bố tốc độ gió tại vị trí lắp đặt.

2. Gió đô thị có thể gây nhiễu loạn

Đây là vấn đề quan trọng. Các tòa nhà tạo ra xoáy và dòng khí thay đổi liên tục, có thể làm tăng rung động và khiến sản lượng thấp hơn dự kiến.

3. Tải trọng biến thiên trên cánh

Khi cánh quay quanh trục đứng, lực khí động trên từng cánh thay đổi theo vị trí trong mỗi vòng quay. Vì vậy cần đặc biệt quan tâm đến độ bền mỏi của cánh, trục, ổ trục và các mối liên kết.

4. Thiết kế cánh phức tạp hơn

Cánh chéo/xoắn có hình dạng khí động học phức tạp hơn cánh phẳng đơn giản, do đó việc chế tạo, cân bằng rotor và kiểm soát chất lượng có thể yêu cầu cao hơn.

5. Cần kiểm soát rung động

Rotor lớn hoặc mất cân bằng có thể truyền rung xuống cột và móng. Đây là yếu tố cần được tính toán kỹ nếu lắp trên công trình.

6. Bảo trì vẫn cần được tính đến

Tuabin trục đứng có thể thuận tiện hơn ở một số hạng mục bảo trì, nhưng ổ trục, máy phát, hệ truyền động, cánh và các liên kết cơ khí vẫn cần kiểm tra định kỳ.

Nguyên lý hệ thống đề xuất

Gió → Rotor 3 cánh chữ X → Máy phát → Bộ điều khiển → Pin lưu trữ → Biến tần → Hộ tiêu thụ

Hoặc hệ thống không lưu trữ:

Gió → Rotor → Máy phát → Bộ điều khiển → Biến tần → Hộ tiêu thụ/Hòa lưới

🎯 Định hướng ứng dụng

Thiết kế 3 cánh chéo chữ X có lợi thế về hình thức kiến trúc, khả năng tiếp nhận gió đa hướng và khả năng tích hợp vào không gian cảnh quan. Tuy nhiên, khi đánh giá hiệu quả đầu tư, cần ưu tiên dữ liệu gió thực tế, đường cong công suất, hệ số công suất, độ bền rotor và sản lượng điện hàng năm thay vì chỉ dựa vào công suất danh định.

Đây là hướng thiết kế phù hợp để phát triển thành “tuabin gió nghệ thuật – năng lượng xanh”, đặc biệt cho resort, khu du lịch, công viên, nhà máy và các công trình muốn kết hợp sản xuất điện với giá trị kiến trúc.

QUY TRÌNH ĐẶT HÀNG – KHẢO SÁT LẮP ĐẶT ĐIỆN GIÓ

1. Tiếp nhận nhu cầu
Trao đổi nhu cầu sử dụng điện, công suất dự kiến và ngân sách đầu tư.

2. Khảo sát thực tế
Đánh giá vị trí, địa hình, hướng gió, tốc độ gió, không gian lắp đặt và điều kiện kết cấu.

3. Tư vấn giải pháp
Đề xuất công suất tuabin, chiều cao tháp, bộ điều khiển, biến tần và phương án lưu trữ/hòa lưới phù hợp.

4. Báo giá & đặt hàng
Thống nhất cấu hình, chi phí, tiến độ và ký xác nhận đặt hàng.

5. Lắp đặt & vận hành
Thi công hệ thống, đấu nối, kiểm tra an toàn, chạy thử và hướng dẫn vận hành.

6. Bàn giao & hỗ trợ
Bàn giao hệ thống, hướng dẫn sử dụng và hỗ trợ kỹ thuật sau lắp đặt.
